Etape 1 sur 9

COMPOSITION DU KIT

• 2 panneaux solaires souples 200W

• 1 micro-onduleur 500W

• 1 paire de connecteurs MC4

• 20 colliers de fixation en acier inoxydable (réutilisable)

• 20 colliers de fixation en acier inoxydable à usage unique

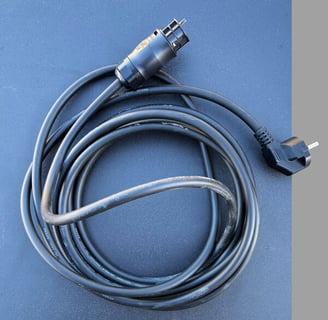

• 1 câble d’alimentation de 5m

• 1 câble de terre

• 1 bouchon

• 2 supports de cadre en aluminium pour régler l’inclinaison des panneaux

• 1 prise connectée

Avant de commencer l'installation, il est important de vérifier que tous les éléments qui composent le kit sont bien présents dans le carton de livraison.

Attention, pour installer le kit, vous allez avoir besoin d’une clé Allen n° 5
qui n’est pas fourni dans le kit

Petits conseils

Vous pouvez ouvrir le carton de livraison en 2 pour faire un plan de travail. Posez les panneaux dessus pour commencer l'assemblage sur une surface qui ne risque pas de les griffer. Nous vous conseillons d'être 2 pour installer les panneaux.

Etape 2 sur 9

MONTEZ LES 4 PATES

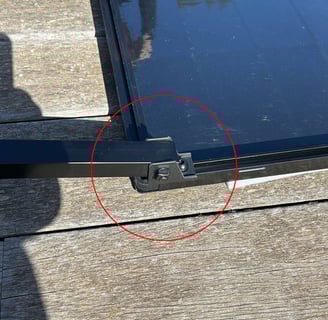

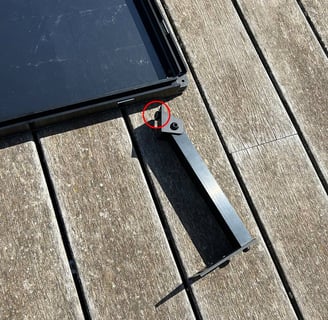

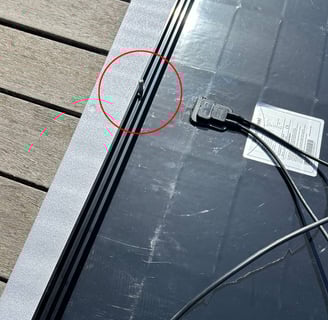

Pour chaque panneau, insérez les 2 pates en aluminium en glissant l’écrou
dans le rail et serrez avec une clé Allen n° 5 (non fournie dans le kit).

Vous ajusterez leurs positions plus tard pour l'adapter à la structure de votre balcon.

Etape 3 sur 9

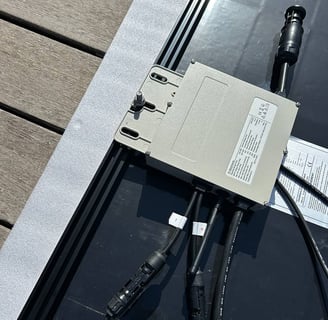

FIXEZ LE MICRO-ONDULEUR

Glissez la vis à tête marteau dans le rail du haut d’un des 2 panneaux. Positionnez le micro-onduleur au centre du panneau solaire, puis serrez la vis à tête marteau afin de fixez le micro-onduleur.

Positionnez le micro-onduleur au centre de panneau solaire.

Etape 4 sur 9

FIXEZ LES PANNEAUX AU BALCON

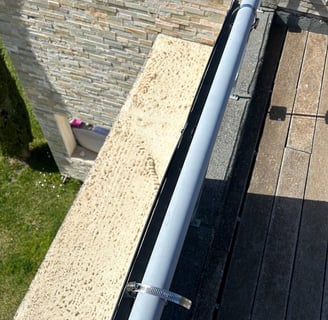

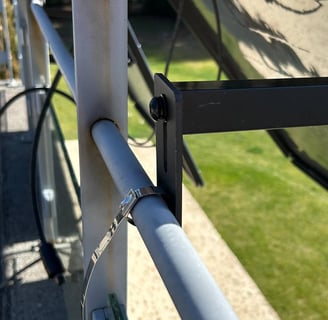

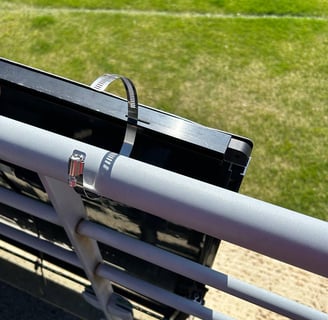

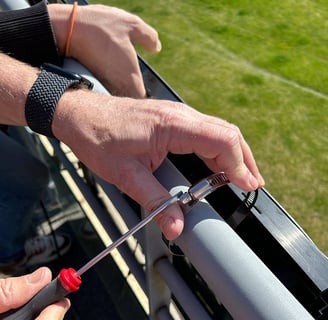

Positionnez le panneau sur le balcon puis fixez à l’aide de 2 colliers de fixation réglables avec un tournevis. Répétez l’opération pour le deuxième panneau en le positionnant juste à côté du premier.. Pensez à installer le panneau avec le micro-onduleur le plus prêt de la prise électrique.

Les colliers de serrages doivent être ajustés de sorte qu'il n'y ait pas de jeu.

Etape 5 sur 9

AJUSTEZ L'INCLINAISON DES PANNEAUX

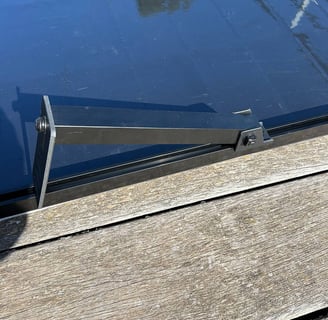

Vous pouvez régler l'inclinaison de votre panneau à l'aide des pattes qui y sont fixées. Faites glisser les pattes dans leur rail pour augmenter ou réduire l'inclinaison du panneau. N'oubliez pas de fixer les pattes à votre balcon à l'aide des colliers de serrage une fois le réglage terminé.

Découvrons le micro onduleur

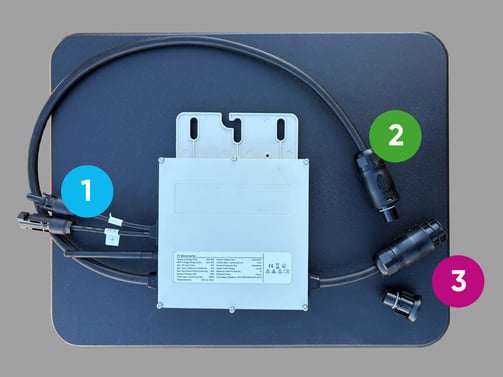

1. Connecteurs de panneaux solaires

2. Câble d'alimentation

3. Connecteur à un autre kit solaire Solidspark et son bouchon à utiliser si vous ne possédez qu'un seul kit

Etape 6 sur 9

EQUIPEZ LE MICRO-ONDULEUR

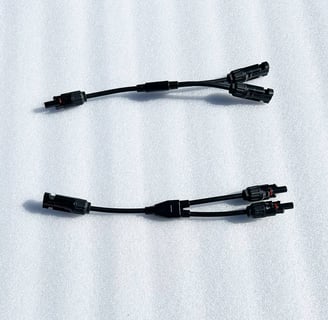

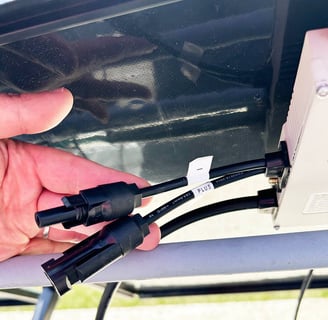

Branchez le connecteur mâle MC4 (la partie avec un seul connecteur) au connecteur femelle du micro-onduleur, et le connecteur femelle MC4 (toujours la partie avec un seul connecteur) au connecteur mâle du micro-onduleur, en respectant la polarité (+ avec + et - avec -).

Le micro-onduleur est équipé pour être connecté aux panneaux.

Etape 7 sur 9

CONNECTEZ LES DEUX PANNEAUX AU MICRO-ONDULEUR

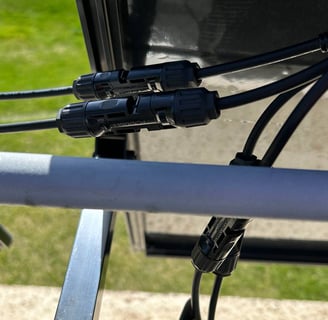

Branchez le connecteur femelle de chaque panneau aux 2 prises males du connecteur MC4 et branchez le connecteur male de chaque panneau aux 2 prises femelles du connecteur MC4.

Les câbles ne doivent pas être pliés.

Etape 8 sur 9

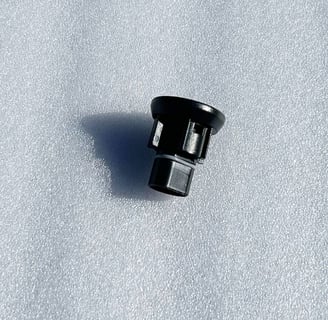

PLACEZ LE BOUCHON

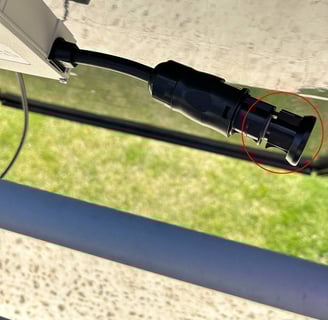

Branchez le bouchon sur la sortie courte du micro-onduleur prévue pour ajouter d’autres panneaux.

Etape 9 sur 9

FIXEZ LE CABLE DE TERRE

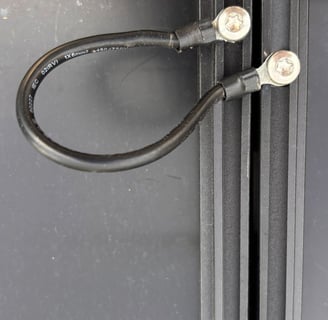

Fixez le câble de terre dans le rail de chacun des panneaux puis branchez le câble d’alimentation au micro-onduleur.

Félicitations !

Votre kit solaire SolidSpark est installé, nous allons maintenant configurer la prise connectée et relier le kit à votre installation électrique. La prise connectée vous permettra de suivre la production de votre kit.

Etape 1 sur 6

BRANCHEZ LA PRISE CONNECTÉE

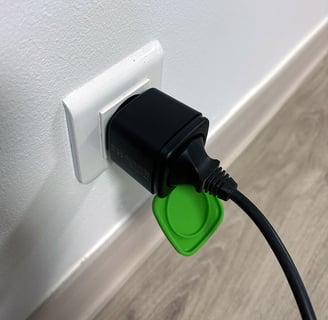

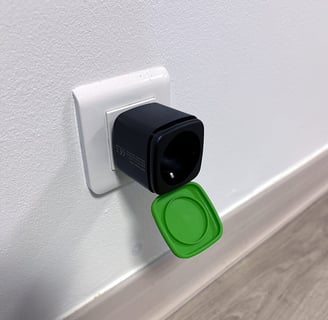

Raccordez le câble d'alimentation à la prise connectée puis branchez là à une prise de votre logement.

Si vous avez une prise extérieure sur votre balcon, la prise connectée est étanche et peut y être branchée.

Etape 2 sur 6

INSTALLEZ L'APPLICATION SUR VOTRE TÉLÉPHONE

Installez l’application Tuya en la téléchargeant directement dans Google play pour téléphones Android ou sur l’Appstore pour les iPhones.

Etape 3 sur 6

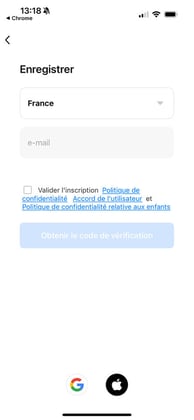

CRÉEZ UN COMPTE SUR L'APPLICATION

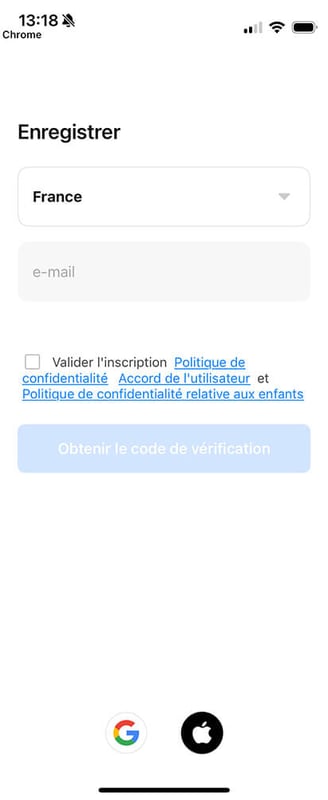

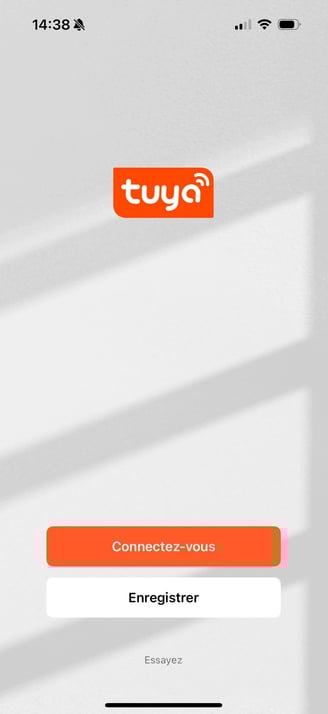

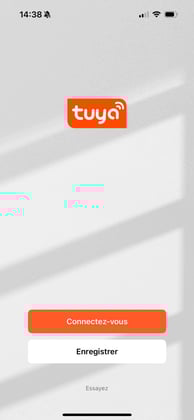

Activez le Wifi et Bluetooth sur votre téléphone, lancez l’application Tuya puis cliquez sur Enregistrer pour vous créer un compte.

Pour créer un compte vous pouvez utiliser votre email, votre compte Google ou Apple.

Etape 4 sur 6

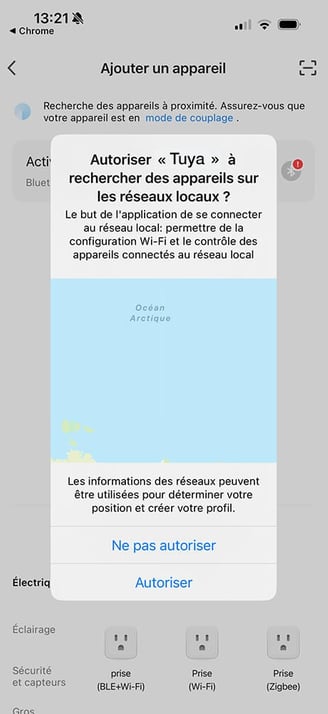

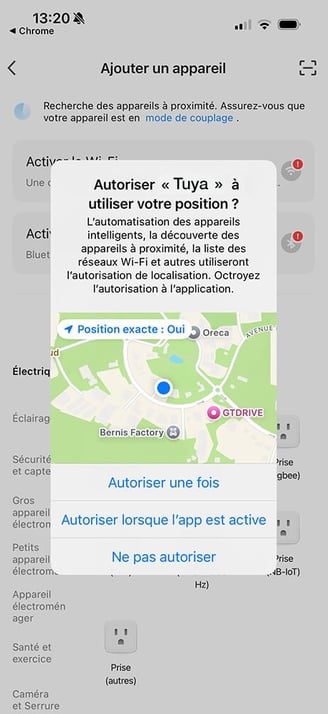

DONNEZ TOUTES LES AUTORISATIONS

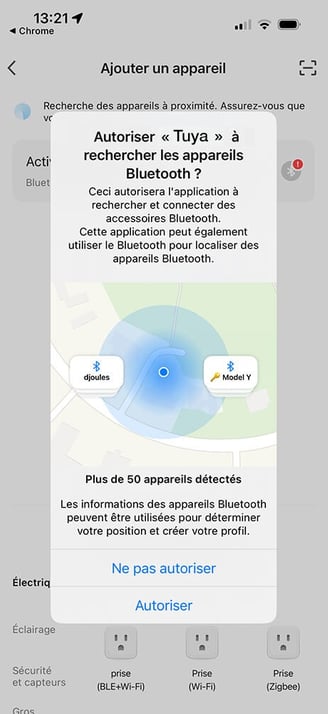

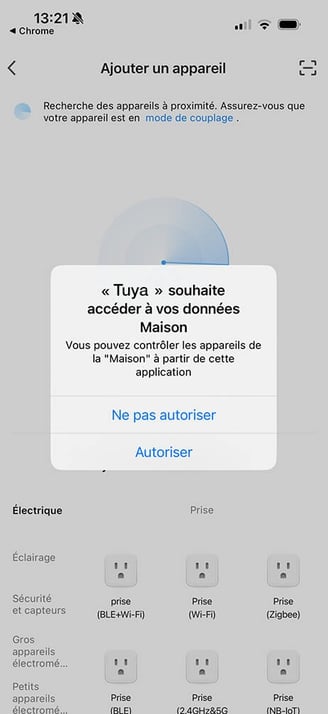

Pour que la prise fonctionne correctement, donnez toutes les autorisations à l'application quand elle vous le demande.

Etape 5 sur 7

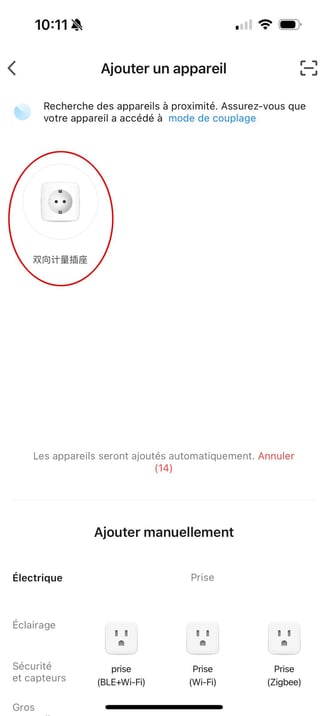

AJOUTEZ LA PRISE CONNECTÉE

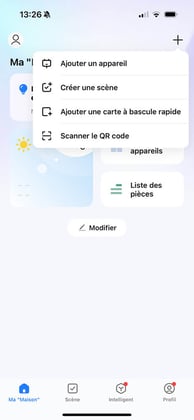

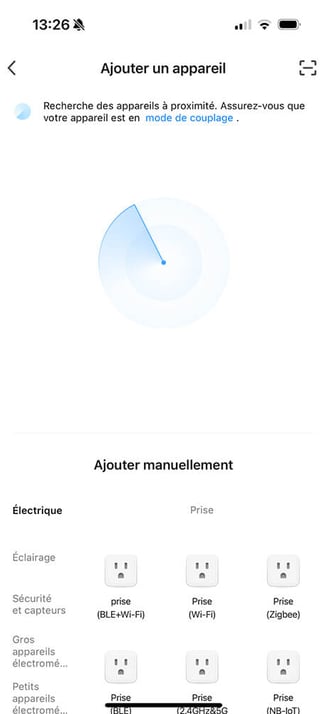

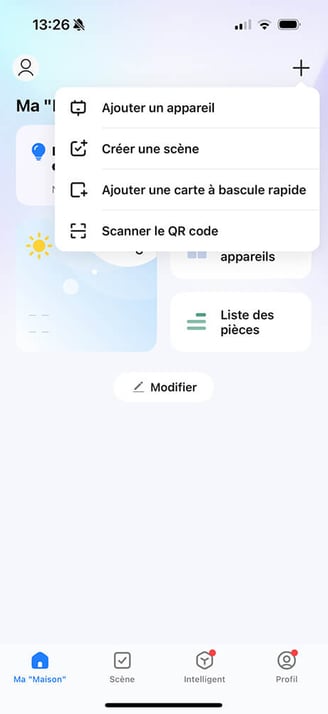

A) Cliquez sur bouton « + » puis sélectionnez « Ajouter un appareil ».

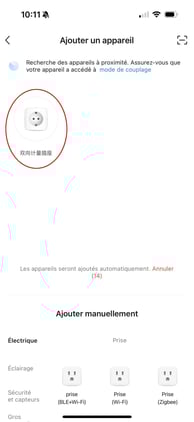

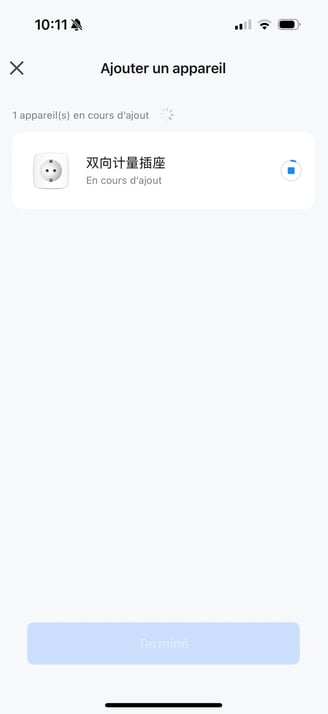

B) L’application lance automatiquement la détection du nouvel appareil. L’application a détecté votre prise connectée.
C) Pour commencer son ajout, il vous suffit de cliquer dessus.

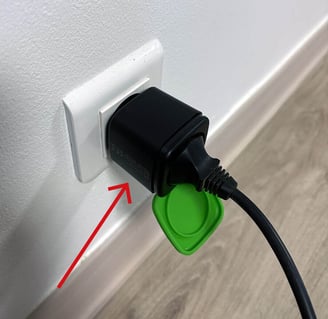

D) Si la prise n'apparait pas dans l'application : laisser votre téléphone sur l'étape B, éteindre la prise grâce à l'interrupteur se trouvant sous la prise, attendre 10s, puis rallumer la prise en laissant son doigt appuyer sur l'interrupteur pendant 5 secondes jusqu'à ce qu'elle clignote. La prise va se mettre en mode appareillage et elle sera visible dans l'application, il vous suffira de cliquer dessus puis de passer à l'étape suivante.

A

B

C

D

Etape 6 sur 7

AJOUTEZ VOTRE RÉSEAU WIFI

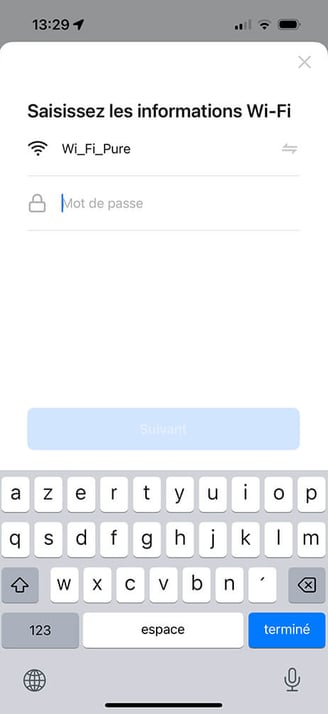

A) Sélectionnez votre réseau wifi, puis saisissez votre mot de passe wifi pour lancer l'ajout de la prise.
B) Patientez pendant que l'application ajoute la prise.

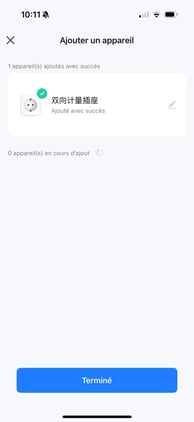

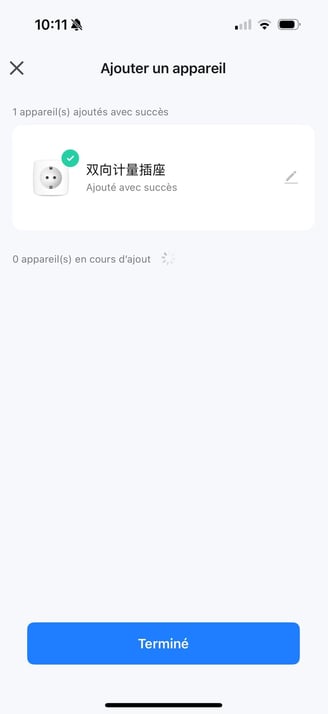

C) Quand le bouton terminé est accessible, cliquez dessus.
D) Votre prise est connectée, bravo !

A

B

C

D

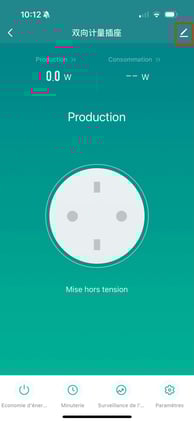

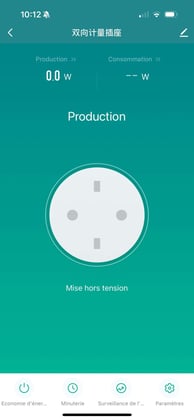

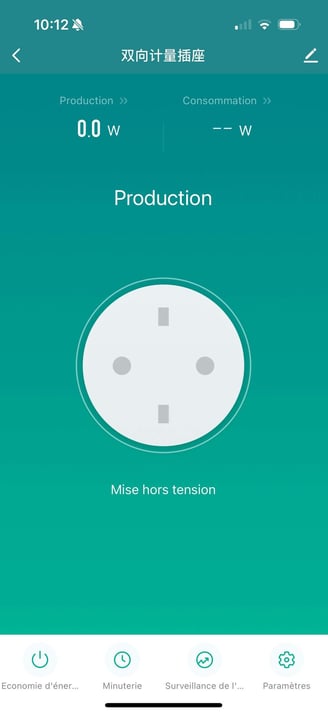

Dans l'application, la consommation correspond à la production d'électricité des 2 panneaux. Si vous renseignez le coût au Kw que vous facture votre fournisseur d'électricité, vous pourrez visualiser les économies que votre Kit solaire vous permet de réaliser.

Etape 7 sur 7

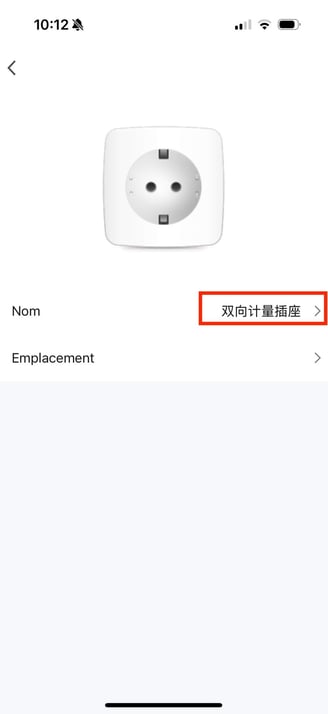

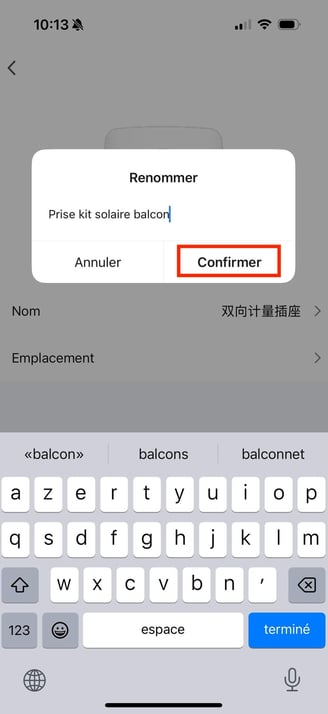

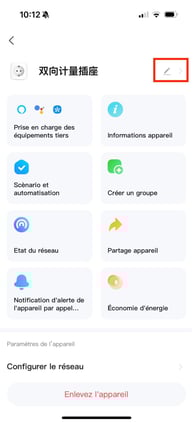

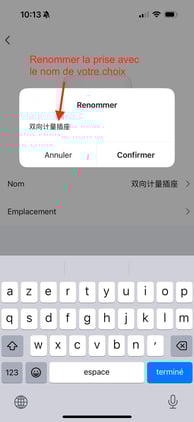

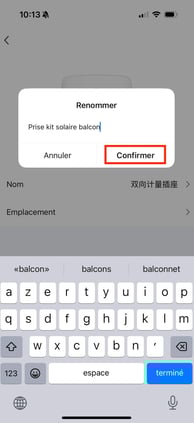

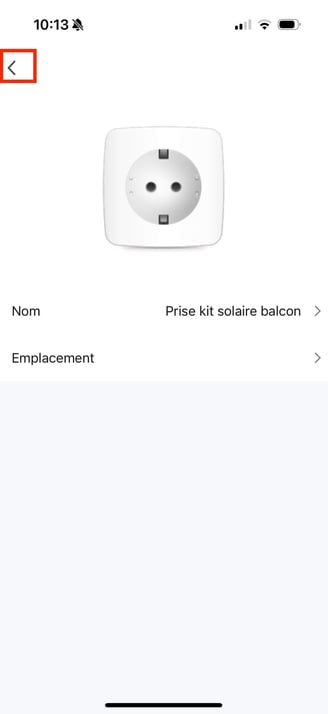

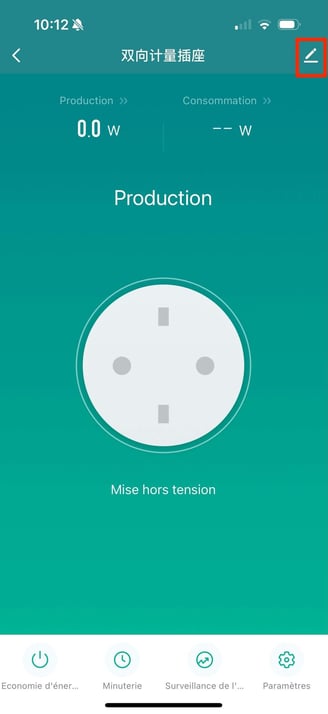

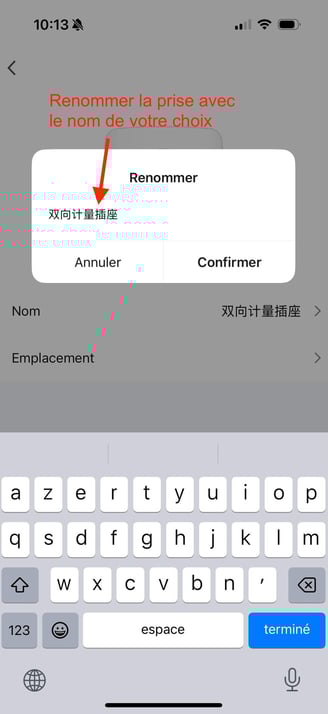

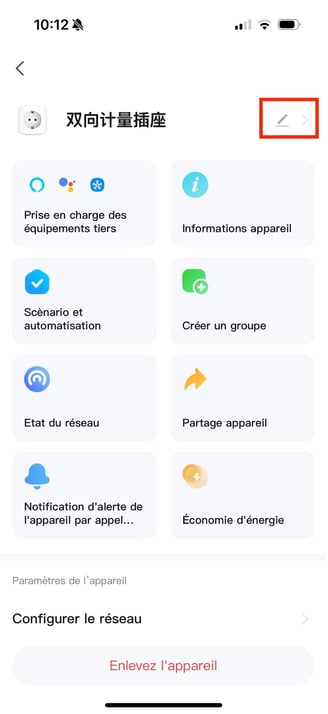

CHANGER LE NOM DE PRISE

Cette étape est optionnelle.

A

B

C

D

E

F

Félicitations !

Votre kit solaire SolidSpark est installé et sa prise est connectée. Lancez régulièrement l'application pour suivre votre production d'énergie.
